Elio - S

dowload pdf

elio-s

Design R&D Litek

Innovativo apparecchio per illuminazione stradale a sospensione su tesate a LED ad alte prestazioni di ultimissima generazione (design R&D Litek), in pressofusione di alluminio. Design innovativo autopulente e di minima esposizione al vento, specificatamente progettato per la tecnologia LED, gruppo ottico sigillato con schermo protettivo piano in vetro temperato da 4 mm extra chiaro, trattamento protettivo di anodizzazione dell’alluminio e verniciatura esterna in poliestere a polvere a lunga durata per esterni di ccolore “Antracite” RAL 7016 goffrato (“Argento“ RAL 9006 goffrato a richiesta) . Ottiche stradali a distribuzione luminosa variabile, tonalità luce standard neutra (4000° K), a richiesta calda (3000° K) o caldissima (2700° K), emissione luminosa certificata totalmente cut-off a norma LL.RR. contro l’inquinamento luminoso, certificazione di sicurezza internazionale CB in corso. Nuovi MULTICHIP LED a base ceramica per rifusione diretta, LED elettricamente isolati dal sistema termico di dissipazione, sistema di pilotaggio LED in corrente costante Vdc, diverse tipologie di funzionamento/accensione; sistema LITEK di dissipazione calore TCS (Thermal Cooling System) ridondante con controllo automatico di sicurezza della temperatura, alimentazione 110/260Volt 50/60 Hz e cos-fi ≥0,9, classe di isolamento I o II, grado di protezione IP66 min., scatola di connessione cavi con accesso separato da vano ottico, grado di protezione agli urti IK09, sistema anticondensa brevettato GORE-TEX®, bulloneria in acciaio inox, sistema di ancoraggio alla fune d’acciaio incluso.

Applicazioni

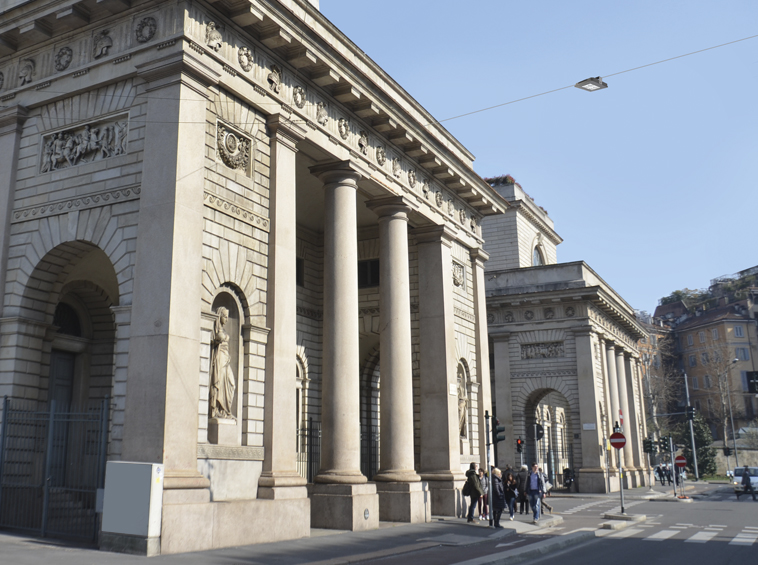

Illuminazione stradale a sospensione su tesate;
Altezza d’installazione variabile 6 - 12 mt.

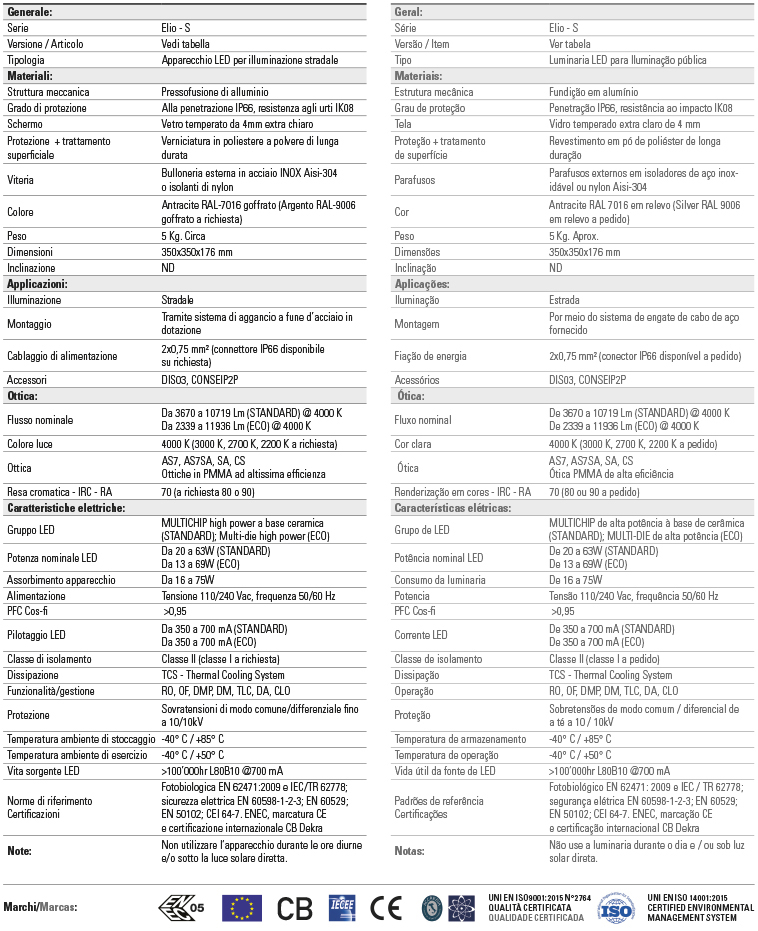

Caratteristiche tecniche
• Struttura in pressofusione di alluminio
• Trattamento di anodizzazione dell’alluminio
• Verniciatura in poliestere a polvere “Antracite” RAL 7016 goffrato (“Argento“ RAL 9006 goffrato a richiesta)
• Ottiche secondarie in PMMA ad alta efficienza
• Schermo protettivo in vetro temperato 4 mm extra chiaro
• Adatto per fune con diametro da 6 a 12 mm
• Grado di protezione IP66 montato
• Resistenza agli urti IK09
• Classe d’isolamento I o II
• TCS - Thermal Cooling System
• Versioni cut-off conformi a LL.RR.
• Bulloneria esterna in acciaio inox o isolanti in nylon
• Sicurezza fotobiologica secondo EN 62471:2008 e IEC/TI 62471:2009
• Made in Italy - EU - marcatura CE

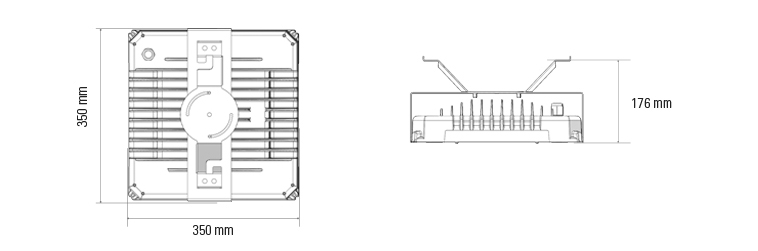

• Dimensioni 350x350xh80 mm, peso 5 Kg.

Vantaggi-Opzioni

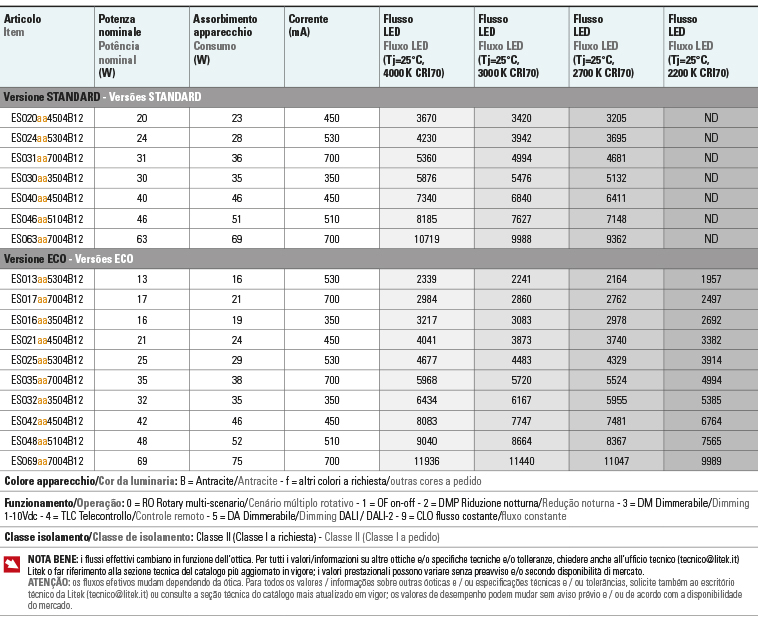

• Ampia gamma di ottiche, potenze e tonalità cromatiche

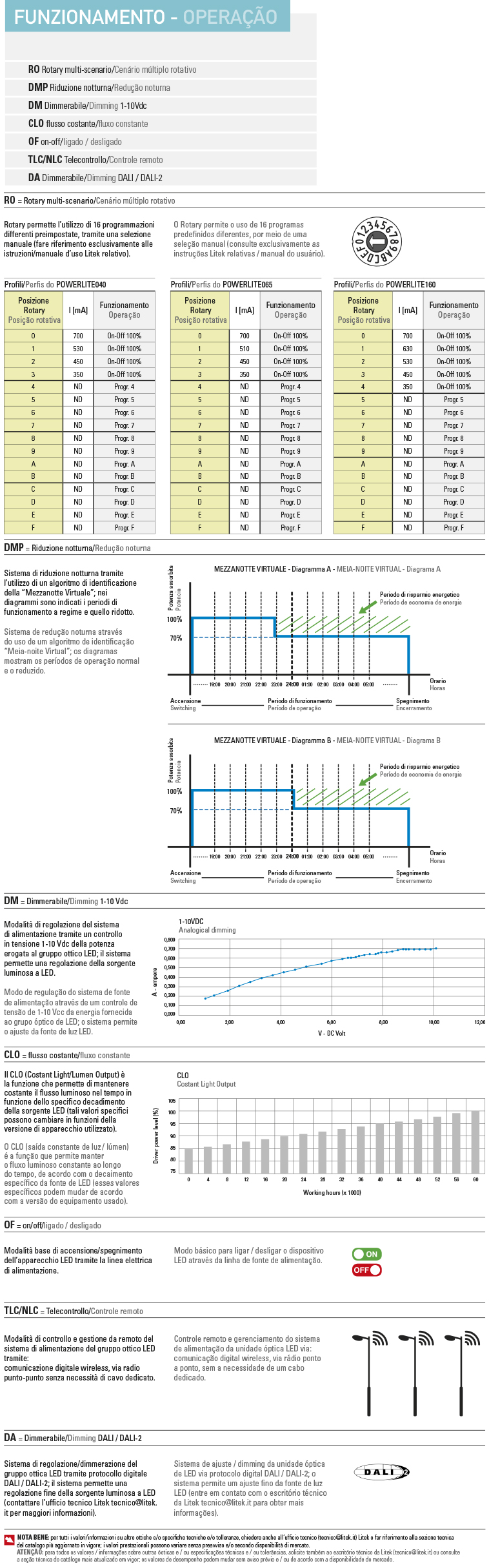

• Funzionamento: OF - DM - DMP - TLC - VDC
• Controllo automatico della temperatura
• Dimmerabile/Programmabile
• Rapidità di pulizia e ridottissima manutenzione
• Opzione di protezione integrativa dalle sovratensioni di linea
• Lunga aspettativa di vita e affidabilità

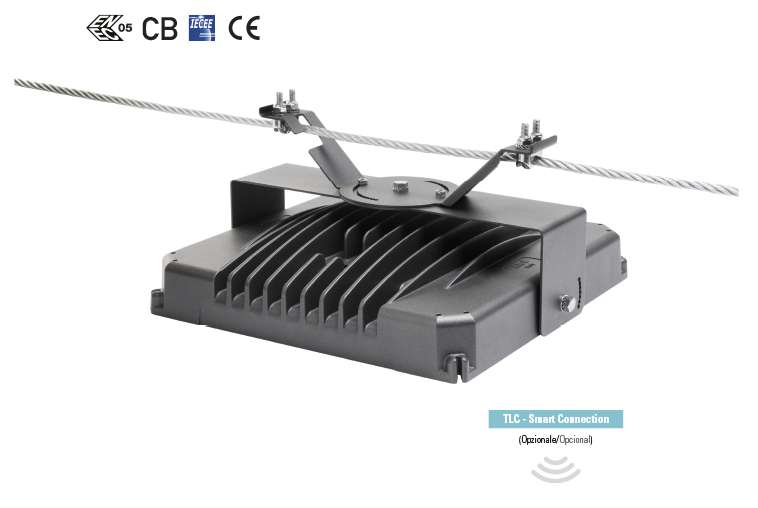

Montaggio
Tramite sistema di aggancio a cavo d’acciaio in dotazione

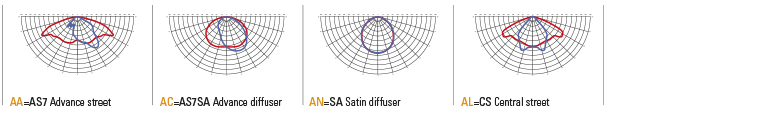

ottiche elio

CS = Central street

ottiche elio

AS7 = Advance street

ottiche elio

AS7SA = Advance diffuser

ottiche elio

AS8 = Cycling/Narrow street

ottiche elio

AS9 = Narrow interpost

ottiche elio

AS10 = ME street

ottiche elio

AS11 = Spacing

ottiche elio

AS12 = Wide Spacing

ottiche elio

50 = Medium flood 50°

ottiche elio

120 = Wide flood 120°

I dati qui riportati non sono impegnativi. Litek si riserva di apportare in qualunque momento modifiche costruttive tendenti al miglioramento del prodotto. Per informazioni tecniche, voci di capitolato, schede tecniche, certificazioni, fotometrie e progetti contattare: tecnico@litek.it
