Gaia

dowload pdf

gaiagaia

Design R&D Litek

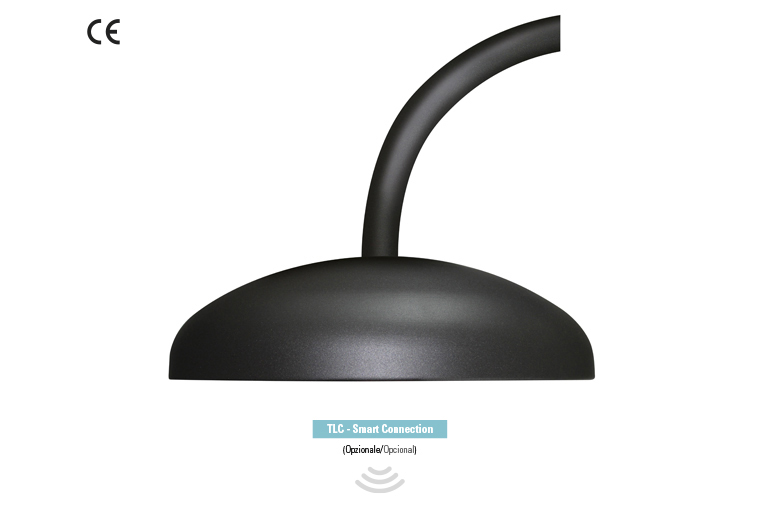

Apparecchio d’illuminazione stradale e arredo urbano a LED di ultimissima generazione (design R&D Litek), struttura superiore autopulente in alluminio stampato con trattamento protettivo di anodizzazione e verniciatura in poliestere a polvere a lunga durata per esterni di colore “Antracite” RAL 7016 goffrato, struttura inferiore in alluminio anodizzato nero. Specificatamente progettato per la tecnologia LED, con gruppo ottico sigillato con schermo protettivo in vetro temperato da 4 mm extra chiaro (escluso vers. 3D), compatto e ad alte prestazioni, tonalità luce standard neutra (4000°K), calda (3000°K) o molto calda (2700°K); ottiche stradali, roto-simmetriche e diffondenti con emissione totalmente cut-off (escluso vers. 3D). Nuovi MULTICHIP LED a base ceramica per rifusione diretta, LED elettricamente isolati dal sistema termico di dissipazione, sistema di pilotaggio LED in corrente costante Vdc, diverse tipologie di funzionamento/accensione; sistema LITEK di dissipazione calore TCS (Thermal Cooling System) ridondante con controllo automatico di sicurezza della temperatura, alimentazione 110/260Volt  50/60 Hz e cos-fi ≥0,9, classe di isolamento I o II, grado di protezione IP66 min., protezione agli urti IK10, sistema anticondensa brevettato GORE-TEX®, bulloneria in acciaio inox o nylon, attacco filettato maschio M24, peso apparecchio 7 Kg. circa; svariate modalità d’installazione disponibili.

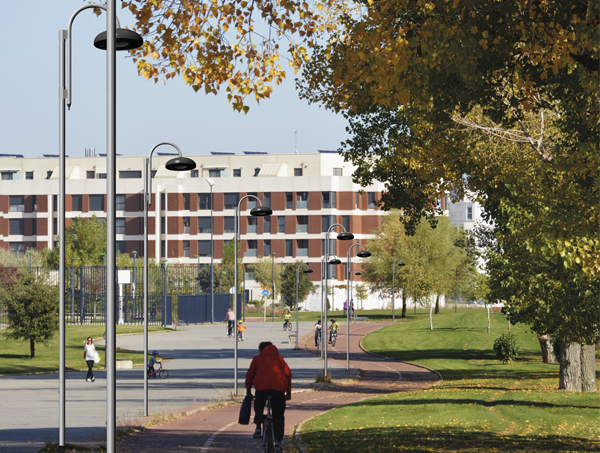

Applicazioni
Viali, Strade veicolari, Parcheggi, Rotatorie, Ciclopedonali, Piazze.
Altezza d’installazione suggerita da 3 a 7 mt.

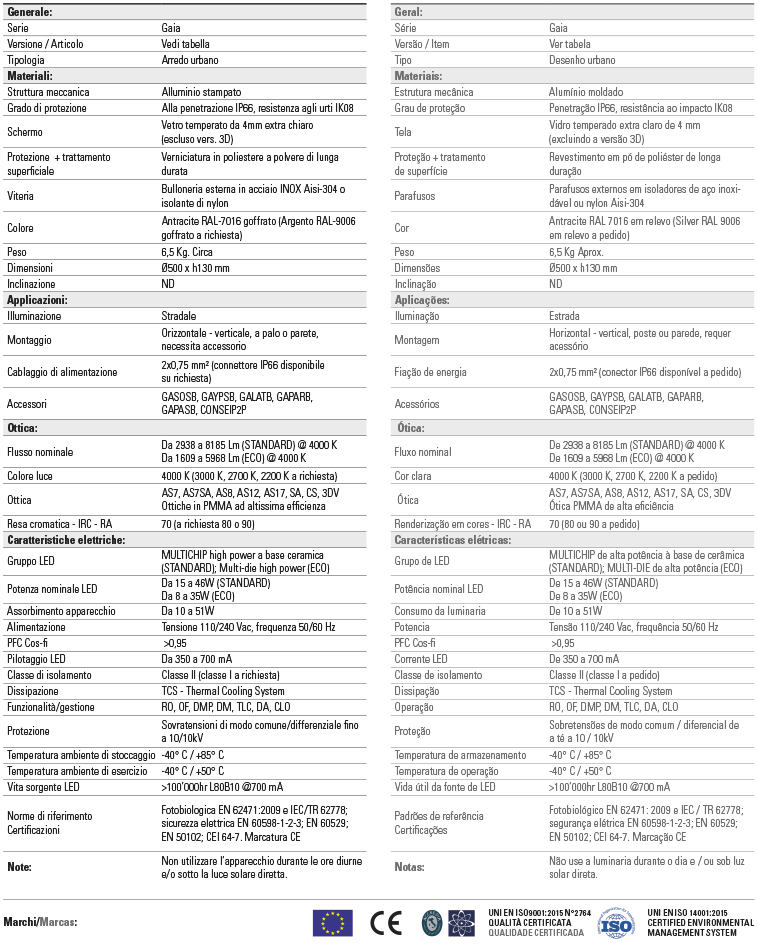

Caratteristiche tecniche
• Struttura in alluminio stampato
• Ottiche ad alta efficienza in PMMA
• Vetro di sicurezza temperato 4 mm extra chiaro (escluso vers. 3D)
• Trattamento di anodizzazione dell’alluminio
• Verniciatura in poliestere a polvere “Antracite” RAL 7016 goffrato
• Grado di protezione IP66
• Resistenza agli urti IK10
• Classe d’isolamento I o II
• TCS - Thermal Cooling System
• Totalmente cut-off conforme a LL.RR. (escluso vers. 3D)
• Bulloneria esterna in acciaio inox o isolante
• Sicurezza fotobiologica secondo EN 62471:2008 e IEC/TI 62471:2009
• Made in Italy - EU - marcatura CE

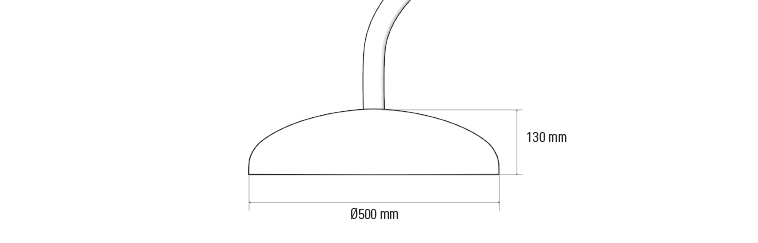

• Dimensioni: d.500 mm e h.130 mm, peso apparecchio 7 Kg. circa

Vantaggi-Opzioni
• Grande performance con massimi benefici gestionali
• Ampia gamma di tonalità di bianco ed elevate rese cromatiche “Litek Rinascimento Urbano”

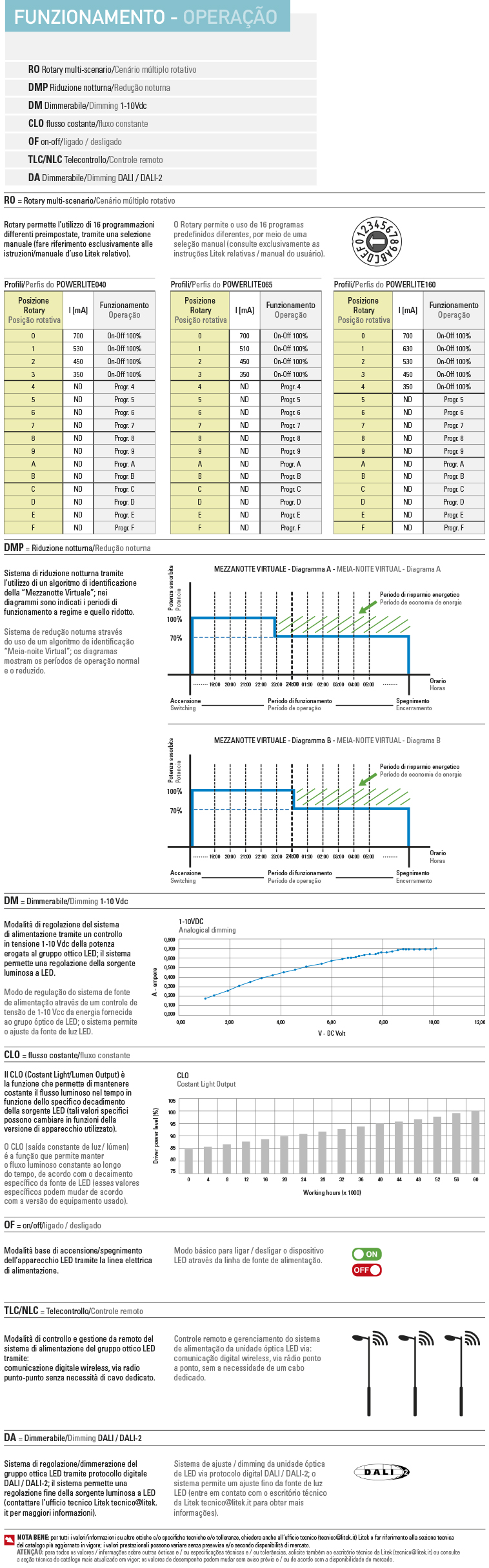

• Funzionamento: OF - DM - DMP - TLC - VDC
• Controllo automatico della temperatura
• Dimmerabile/Programmabile
• Autopulente e ridottissima manutenzione
• Opzione di protezione integrativa dalle sovratensioni di linea
• Lunga aspettativa di vita e affidabilità

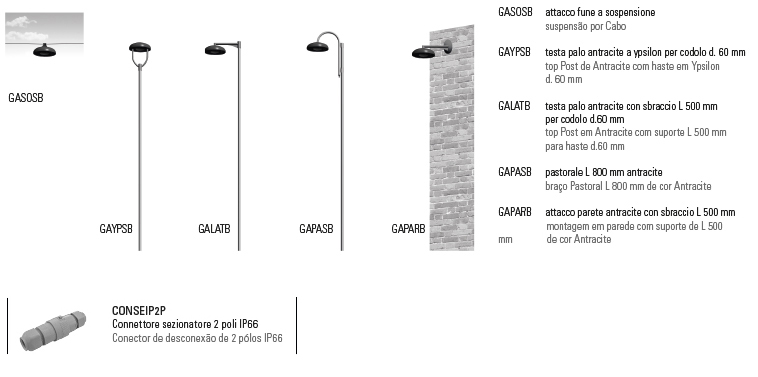

Montaggio
Attacco palo d. 60/76 mm
Orizzontale - verticale
A palo o parete

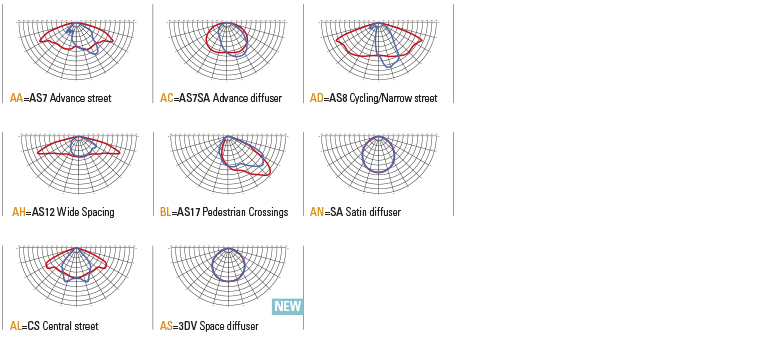

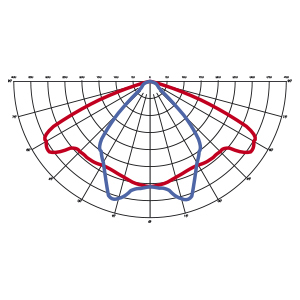

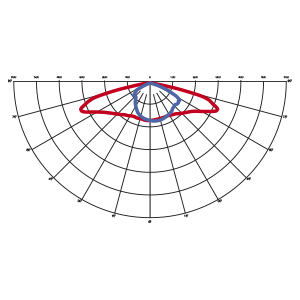

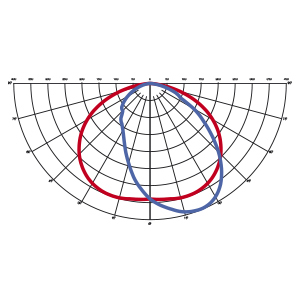

ottiche gaia

SA = Satin diffuser

ottiche gaia

3DMU = Space diffuser

ottiche gaia

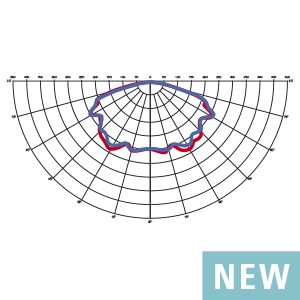

AS7 = Advance street

ottiche gaia

AS7SA = Advance diffuser

ottiche gaia

AS8 = Cycling/Narrow street

ottiche gaia

AS9 = Narrow interpost

ottiche gaia

AS10 = ME street

ottiche gaia

AS11 = Spacing

ottiche gaia

AS12 = Wide Spacing

ottiche gaia

CS = Central street

ottiche gaia

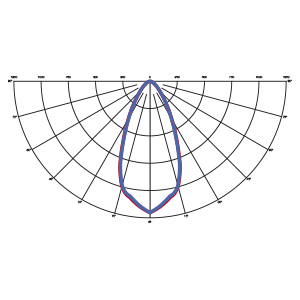

50 = Medium flood 50°

ottiche gaia

120 = Wide flood 120°

I dati qui riportati non sono impegnativi. Litek si riserva di apportare in qualunque momento modifiche costruttive tendenti al miglioramento del prodotto. Per informazioni tecniche, voci di capitolato, schede tecniche, certificazioni, fotometrie e progetti contattare: tecnico@litek.it
