lanterna

Design R&D Litek

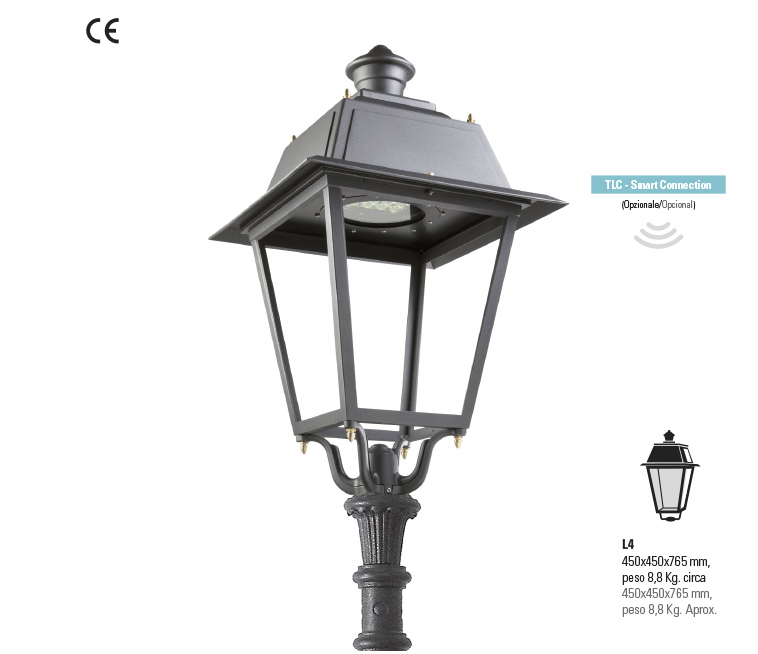

Lanterna quadra classica per illuminazione stradale e arredo urbano a LED ad elevate prestazioni di ultimissima generazione (design R&D Litek), struttura in pressofusione di alluminio con trattamento di anodizzazione e verniciatura in poliestere a polvere a lunga durata per esterni di colore “Antracite” RAL 7016 goffrato. Gruppo ottico sigillato con schermo protettivo in vetro temperato da 4 mm extra chiaro (escluso vers. 3D), compatto e ad alte prestazioni, tonalità luce standard neutra (4000°K), calda (3000°K)  o molto calda (2700°K); ottiche stradali, roto-simmetriche e diffondenti con emissione totalmente cut-off (escluso vers. 3D). Nuovi MULTICHIP LED a base ceramica per rifusione diretta, LED elettricamente isolati dal sistema termico di dissipazione, sistema di pilotaggio LED in corrente costante Vdc, diverse tipologie di funzionamento/accensione; sistema LITEK di dissipazione calore TCS (Thermal Cooling System) ridondante con controllo automatico di sicurezza della temperatura, alimentazione 110/260Volt  50/60 Hz e cos-fi ≥0,9, classe di isolamento I o II, grado di protezione IP66 min., protezione agli urti IK10, sistema anticondensa brevettato GORE-TEX®, bulloneria in acciaio inox o nylon.

Applicazioni

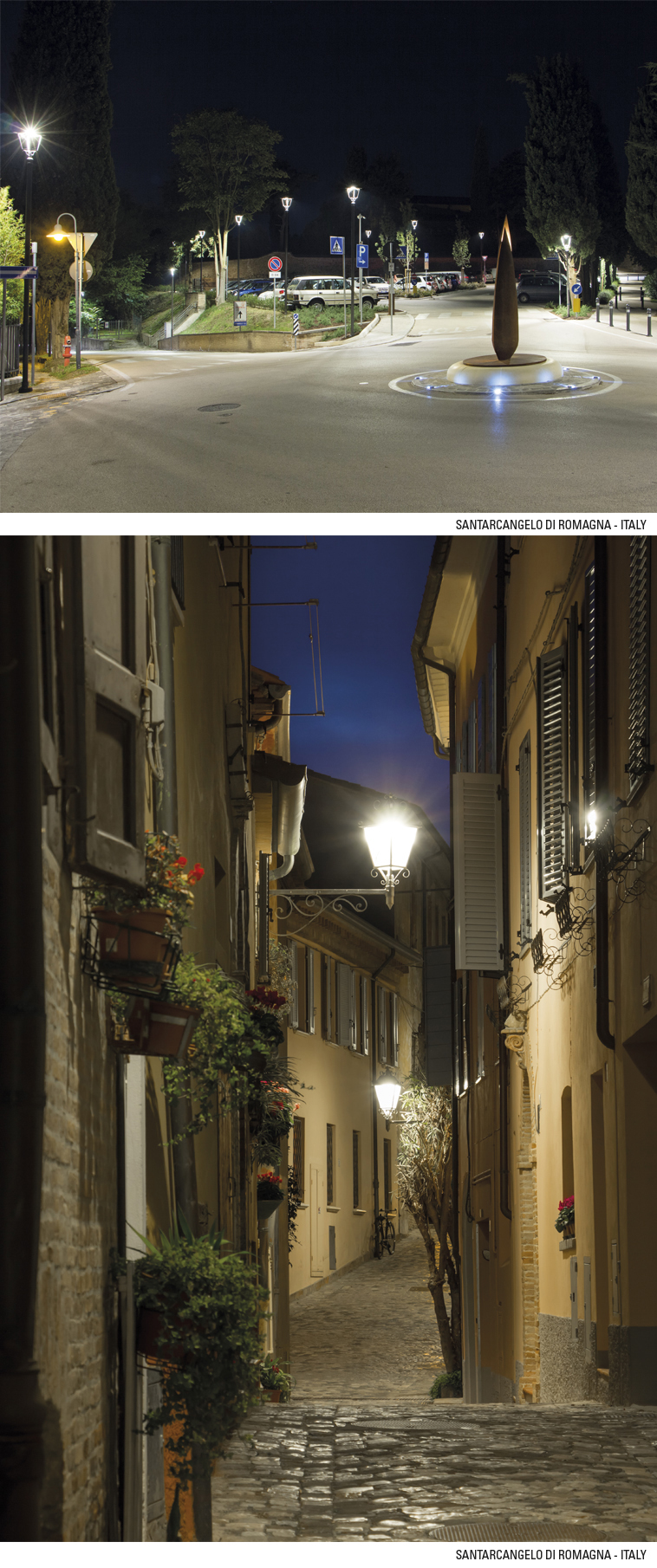

Viali, Strade veicolari, Parchi, Giardini, Ciclopedonali, Piazze, Centri storici.
Altezza d’installazione suggerita da 3 a 7 mt.

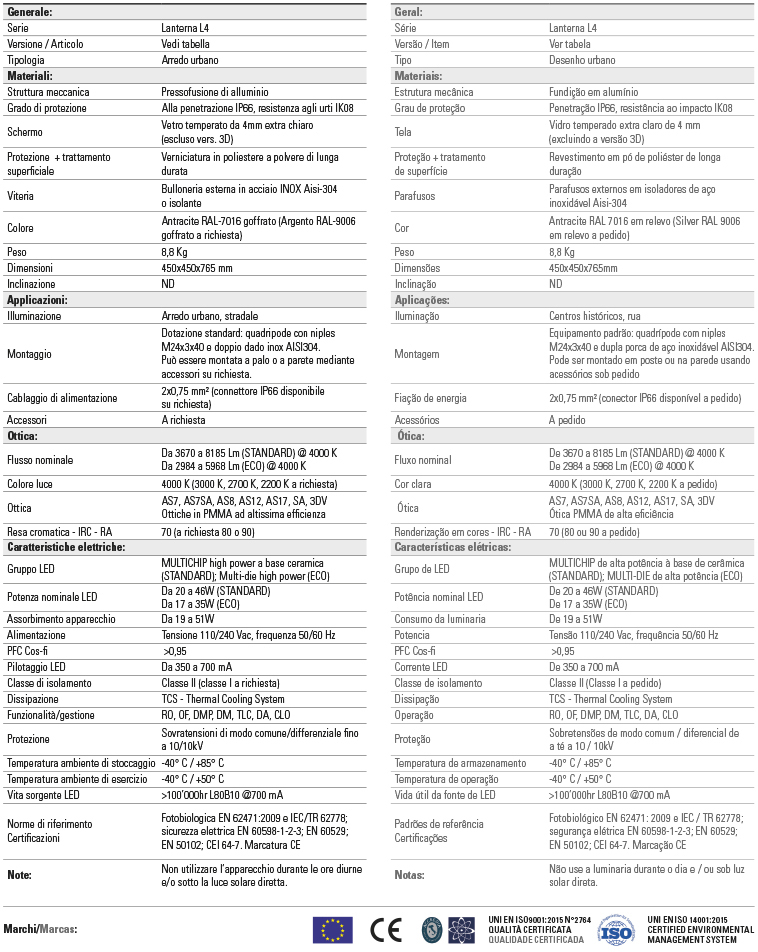

Caratteristiche tecniche
• Struttura in pressofusione di alluminio per LED
• Ottiche ad alta efficienza in PMMA
• Vetro di sicurezza temperato 4 mm extra chiaro (escluso vers. 3D)
• Trattamento di anodizzazione dell’alluminio
• Verniciatura in poliestere a polvere “Antracite” RAL 7016 goffrato
• Grado di protezione IP66
• Resistenza agli urti IK10
• Classe d’isolamento I o II
• TCS - Thermal Cooling System Totalmente cut-off conforme a LL.RR. (escluso vers. 3D)
• Bulloneria esterna in acciaio inox o isolante
• Sicurezza fotobiologica secondo EN 62471:2008 e IEC/TI 62471:2009
• Made in Italy - EU - marcatura CE

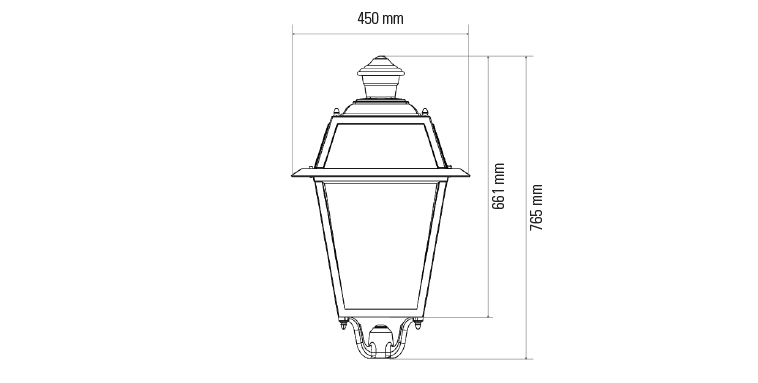

• Dimensioni complessive:
LANT33 = 300x300x650 mm, peso 5,7 Kg. circa
LANT44 = 400x400x750 mm, peso 8,8 Kg. circa

Vantaggi-Opzioni
• Grande performance con massimi benefici gestionali
• Ampia gamma di tonalità di bianco ed elevate rese cromatiche “Litek Rinascimento Urbano”

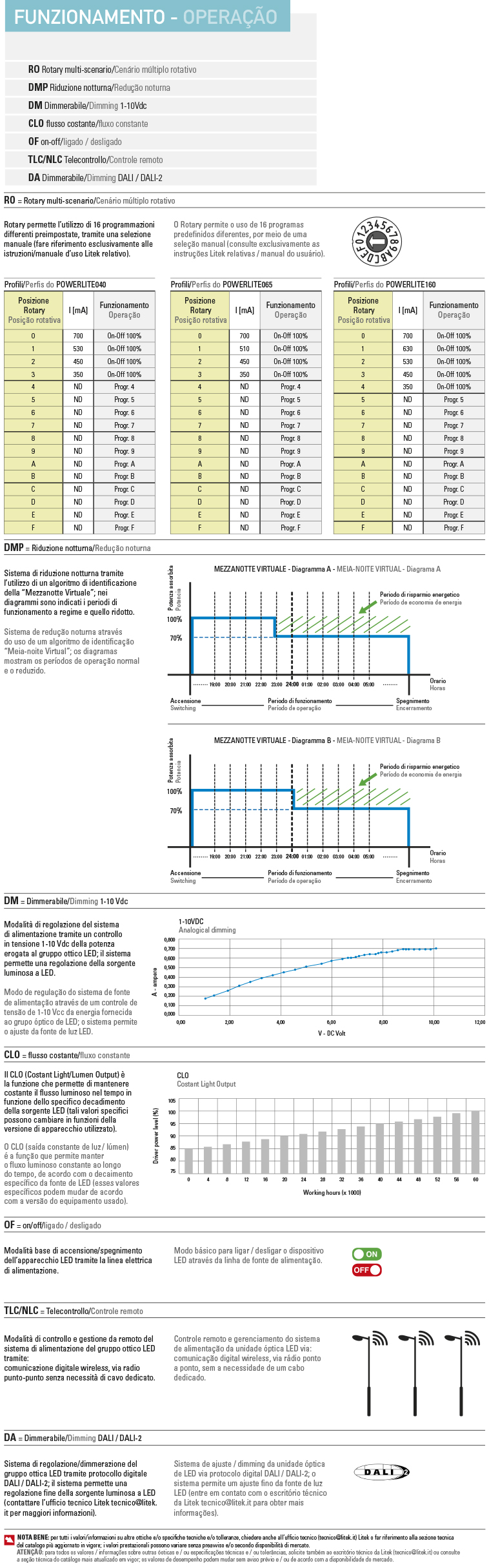

• Funzionamento: OF - DM - DMP - TLC - VDC
• Controllo automatico della temperatura
• Dimmerabile/Programmabile
• Autopulente e ridottissima manutenzione
• Opzione di protezione integrativa dalle sovratensioni di linea
• Lunga aspettativa di vita e affidabilità

Montaggio

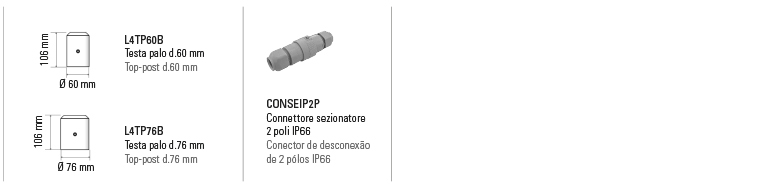

Dotazione standard: quadripode con niples M24x3x40 mm e doppio dado in acciaio inox AISI304, altre dotazioni a richiesta.
A palo o parete

realizzazione lanterna

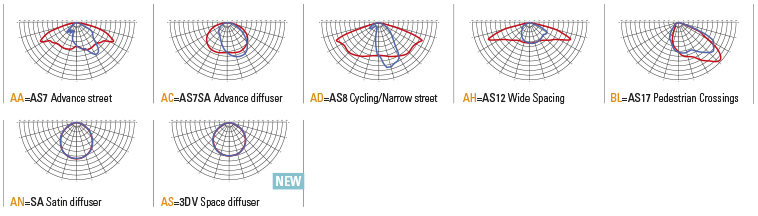

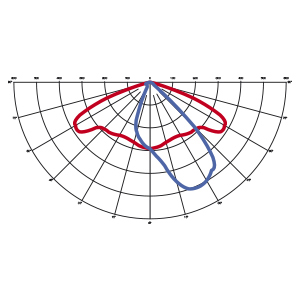

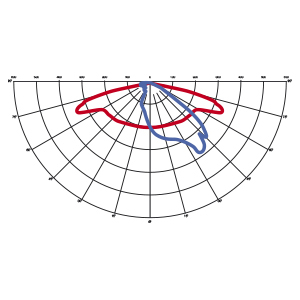

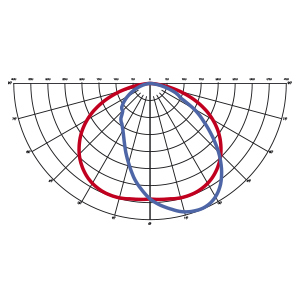

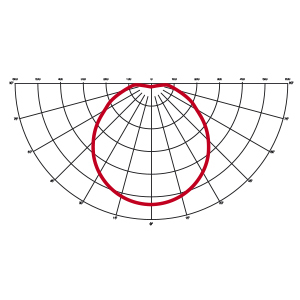

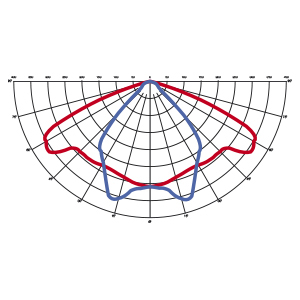

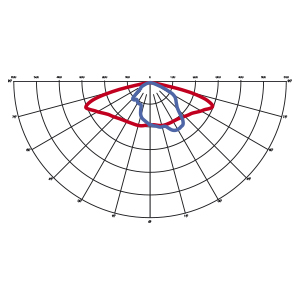

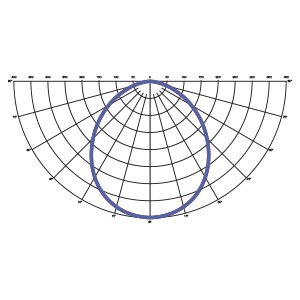

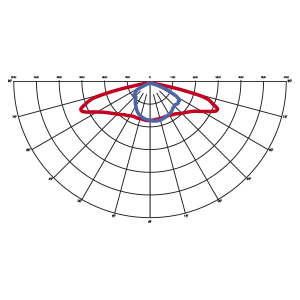

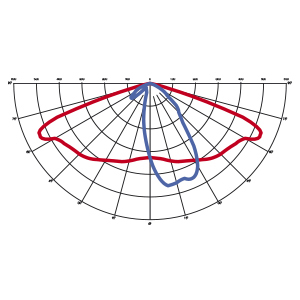

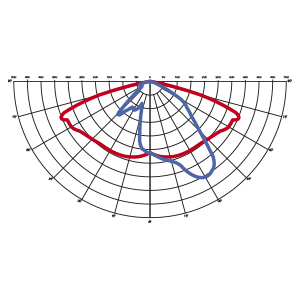

ottiche lanterna

SA = Satin diffuser

ottiche lanterna

3DMU = Space diffuser

ottiche lanterna

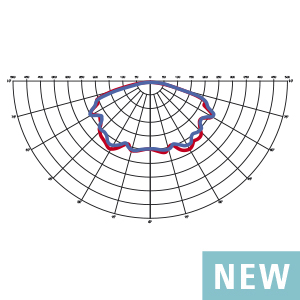

AS7 = Advance street

ottiche lanterna

AS7SA = Advance diffuser

ottiche lanterna

AS8 = Cycling/Narrow street

ottiche lanterna

AS9 = Narrow interpost

ottiche lanterna

AS10 = ME street

ottiche lanterna

AS11 = Spacing

ottiche lanterna

AS12 = Wide Spacing

ottiche lanterna

CS = Central street

ottiche lanterna

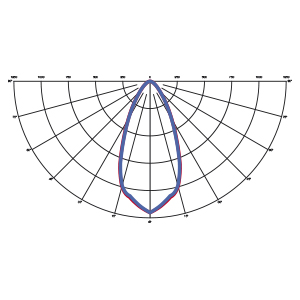

50 = Medium flood 50°

ottiche lanterna

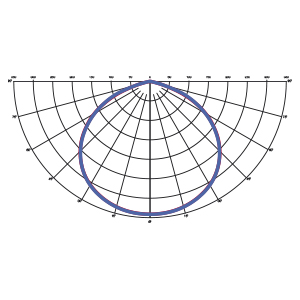

120 = Wide flood 120°

I dati qui riportati non sono impegnativi. Litek si riserva di apportare in qualunque momento modifiche costruttive tendenti al miglioramento del prodotto. Per informazioni tecniche, voci di capitolato, schede tecniche, certificazioni, fotometrie e progetti contattare: tecnico@litek.it
