Modulo Hp

dowload pdf modulo hp

modulo hp

Design R&D Litek

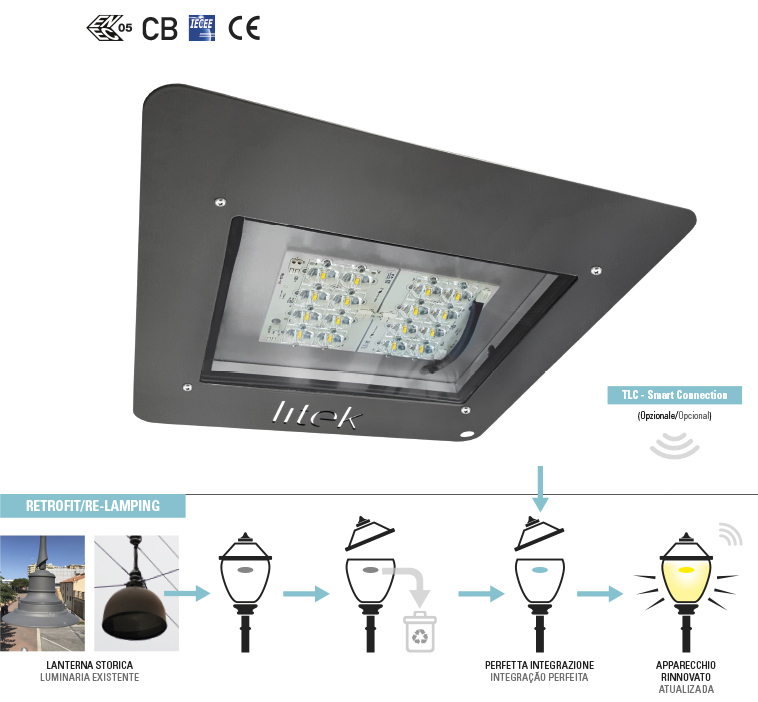

Modulo LED ad Alta Potenza (design R&D Litek), autonomo sia da un punto di vista elettrico che meccanico, ad alte prestazioni per applicazione in apparecchi/lanterne esistenti. Potente dissipatore in estruso di alluminio anodizzato e sistema d’interfaccia personalizzato in alluminio verniciato in poliestere a polvere a lunga durata antracite, con schermo protettivo in vetro temperato da 4 mm extra chiaro. Tonalità luce standard neutra (4000° K), calda (3000° K) o molto calda (2700° K); ottiche stradali, roto-simmetriche e diffondenti con emissione totalmente cut-off. Nuovi MULTICHIP LED a base ceramica per rifusione diretta, LED elettricamente isolati dal sistema termico di dissipazione, sistema di pilotaggio in corrente costante Vdc, diverse tipologie di funzionamento/gestione; sistema LITEK di dissipazione calore TCS (Thermal Cooling System) ridondante e con controllo automatico della temperatura, alimentazione 110/270Volt 50/60 Hz, sistema anticondensa brevettato GORE-TEX®, grado di protezione IP66, resistenza agli urti IK09, viteria in acciaio inox o isolanti.

Applicazioni
Sostituzione di gruppi ottici in lanterne storiche di pregio e apparecchi d’illuminazione esistenti di grandi dimensioni, ecc.
Altezza d’installazione variabile 6 - 11 mt.

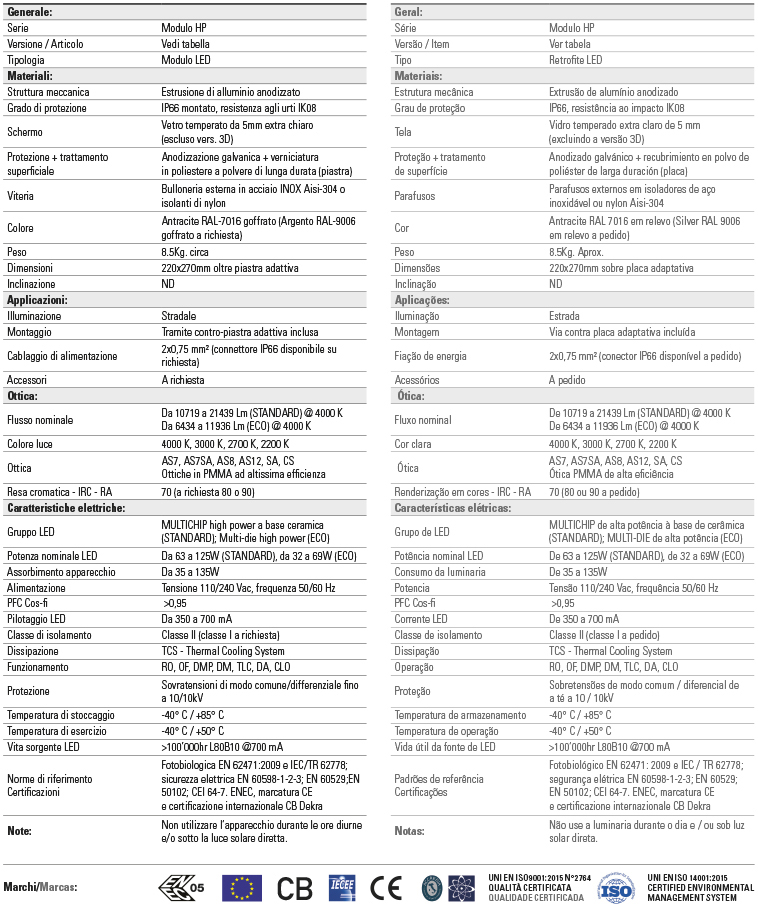

Caratteristiche tecniche
• Struttura in alluminio estruso e anodizzato
• Ottiche secondarie in PMMA ad alta efficienza
• Schermo protettivo in vetro temperato 4 mm extra chiaro
• Grado di protezione IP66 montato
• Resistenza agli urti IK09
• Classe d’isolamento I o II
• TCS - Thermal Cooling System
• Versioni cut-off conformi a LL.RR.
• Bulloneria esterna in acciaio inox o isolanti in nylon
• Sicurezza fotobiologica secondo EN 62471:2008 e IEC/TI 62471:2009
• Made in Italy - EU - marcatura CE
• Dimensioni: modulo 220x270 mm oltre piastra adattativa, peso 8,5 Kg.

Vantaggi-Opzioni
• Sistema totalmente chiuso e certificato come dispositivo autonomo al fine di rendere il corpo illuminante esistente un semplice supporto meccanico privo di qualsiasi dispositivo elettrico
• Conservazione e valorizzazione cromatica del patrimonio storico e monumentale
• Colore di finitura nero elegante e adattabile alla maggior parte delle lanterne esistenti
• I moduli, le relative ottiche ed i sistemi di alimentazione a corredo sono contenuti all’interno di un corpo il cui telaio è realizzato in materiale metallico non ferroso
• Flessibilità di adattamento alle strutture esistenti con riduzione dei costi d’investimento
• Ampia gamma di tonalità di bianco ed elevate rese cromatiche “Litek Rinascimento Urbano”

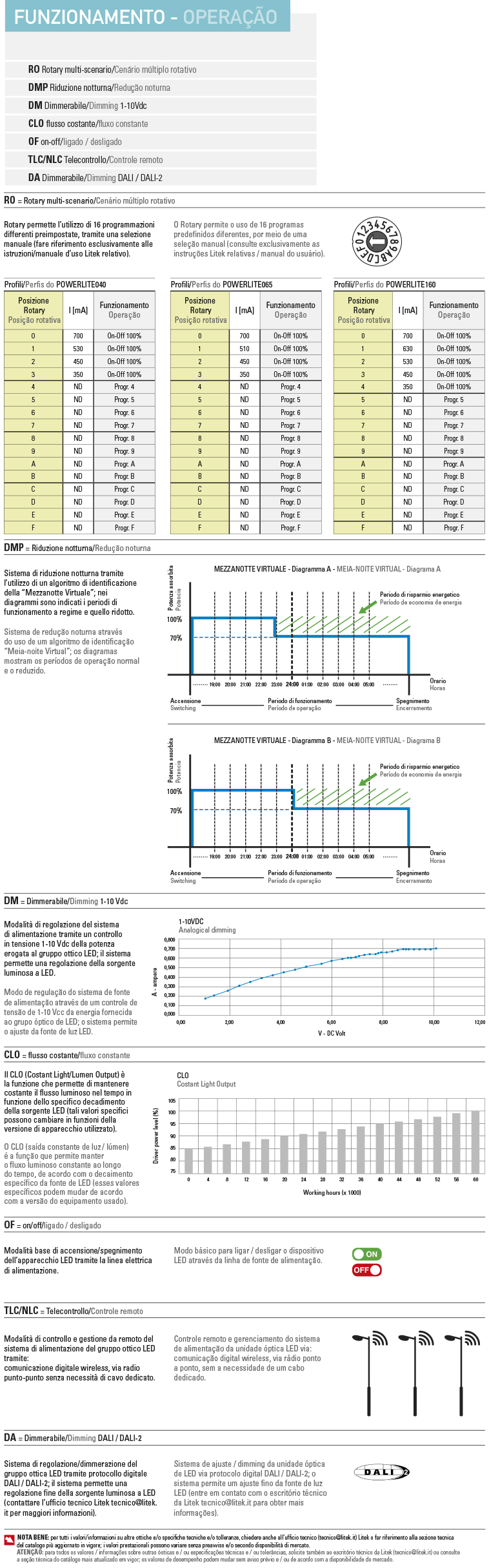

• Funzionamento: OF - DM - DMP - TLC - VDC
• Controllo automatico della temperatura
• Dimmerabile/Programmabile
• Rapidità di pulizia e ridottissima manutenzione
• Opzione di protezione integrativa dalle sovratensioni di linea
• Lunga aspettativa di vita e affidabilità

Montaggio
Tramite contro-piastra adattativa inclusa

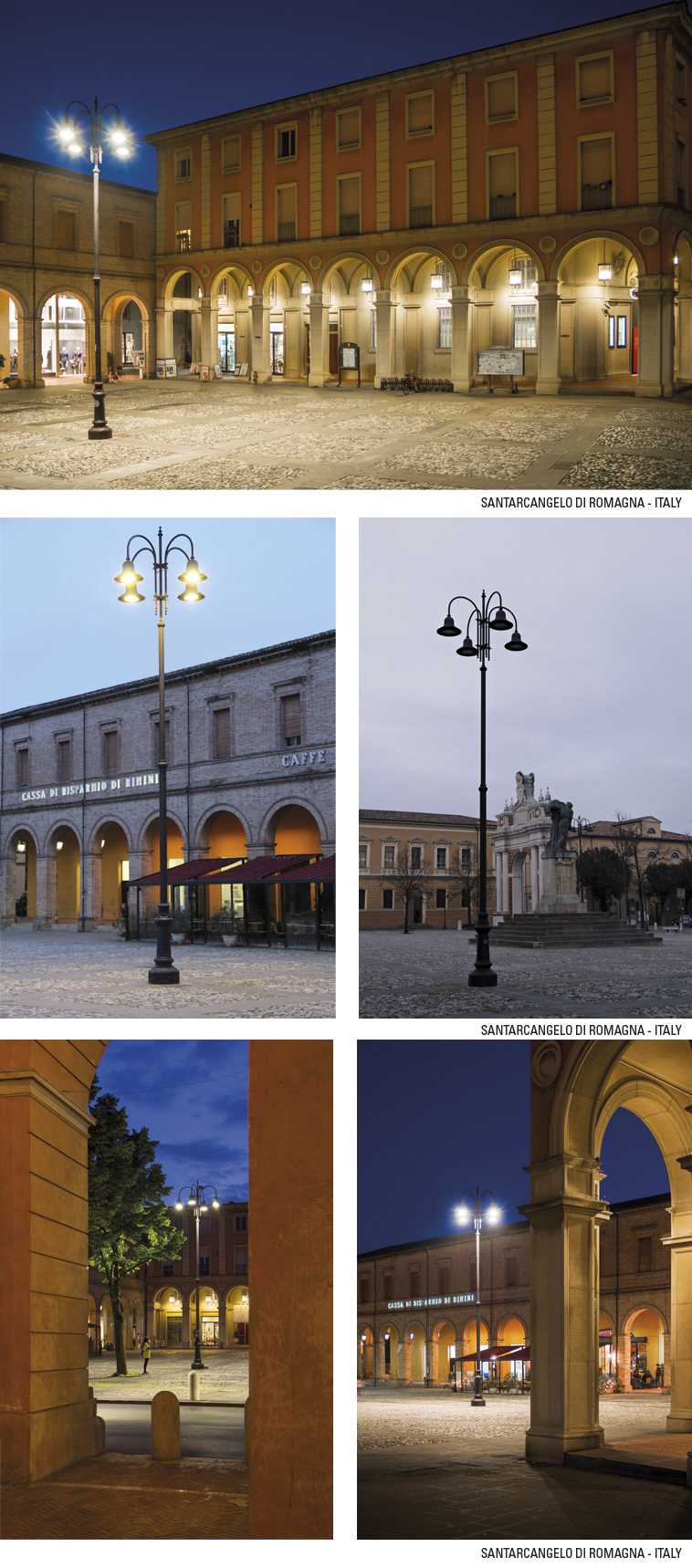

realizzazioni modulo hprealizzazioni modulo hp

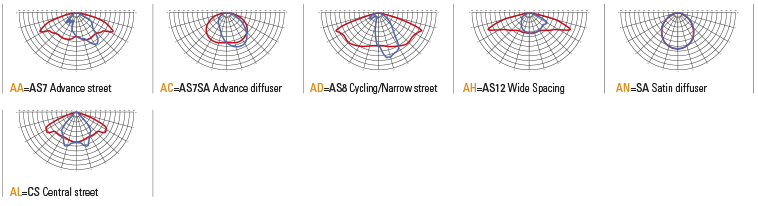

ottiche modulo hp

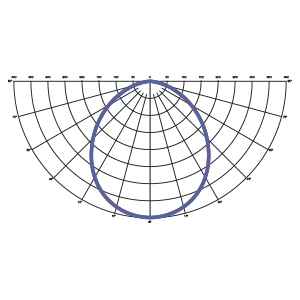

SA = Satin diffuser

ottiche modulo hp

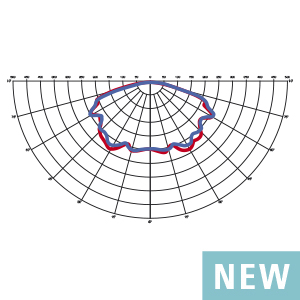

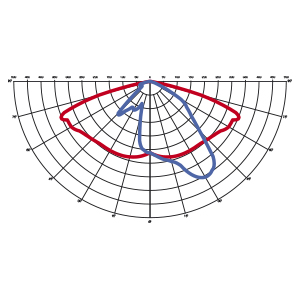

AS7 = Advance street

ottiche modulo hp

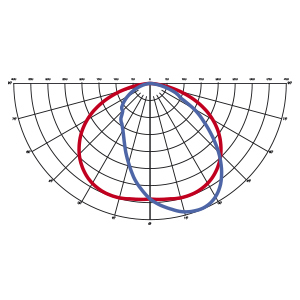

AS7SA = Advance diffuser

ottiche modulo hp

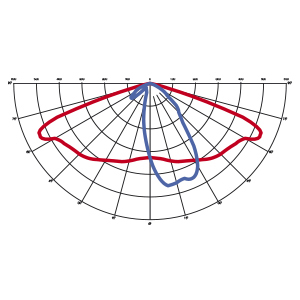

AS8 = Cycling/Narrow street

ottiche modulo hp

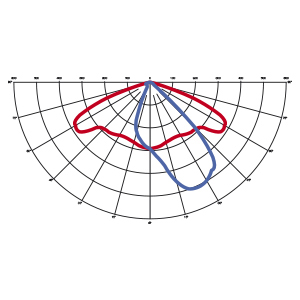

AS9 = Narrow interpost

ottiche modulo hp

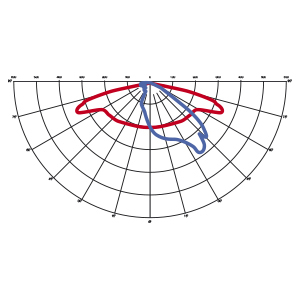

AS10 = ME street

ottiche modulo hp

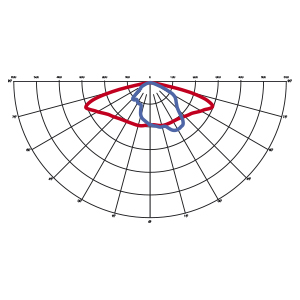

AS11 = Spacing

ottiche modulo hp

AS12 = Wide Spacing

ottiche modulo hp

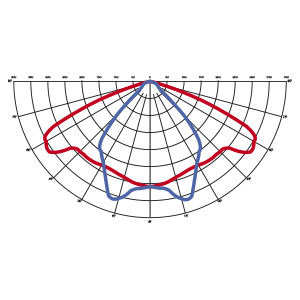

CS = Central street

ottiche modulo hp

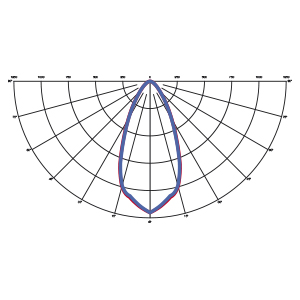

50 = Medium flood 50°

ottiche modulo hp

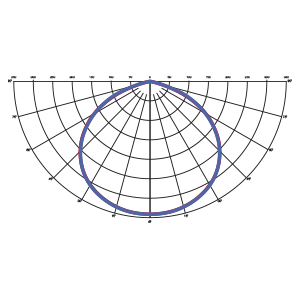

120 = Wide flood 120°


I dati qui riportati non sono impegnativi. Litek si riserva di apportare in qualunque momento modifiche costruttive tendenti al miglioramento del prodotto. Per informazioni tecniche, voci di capitolato, schede tecniche, certificazioni, fotometrie e progetti contattare: tecnico@litek.it
