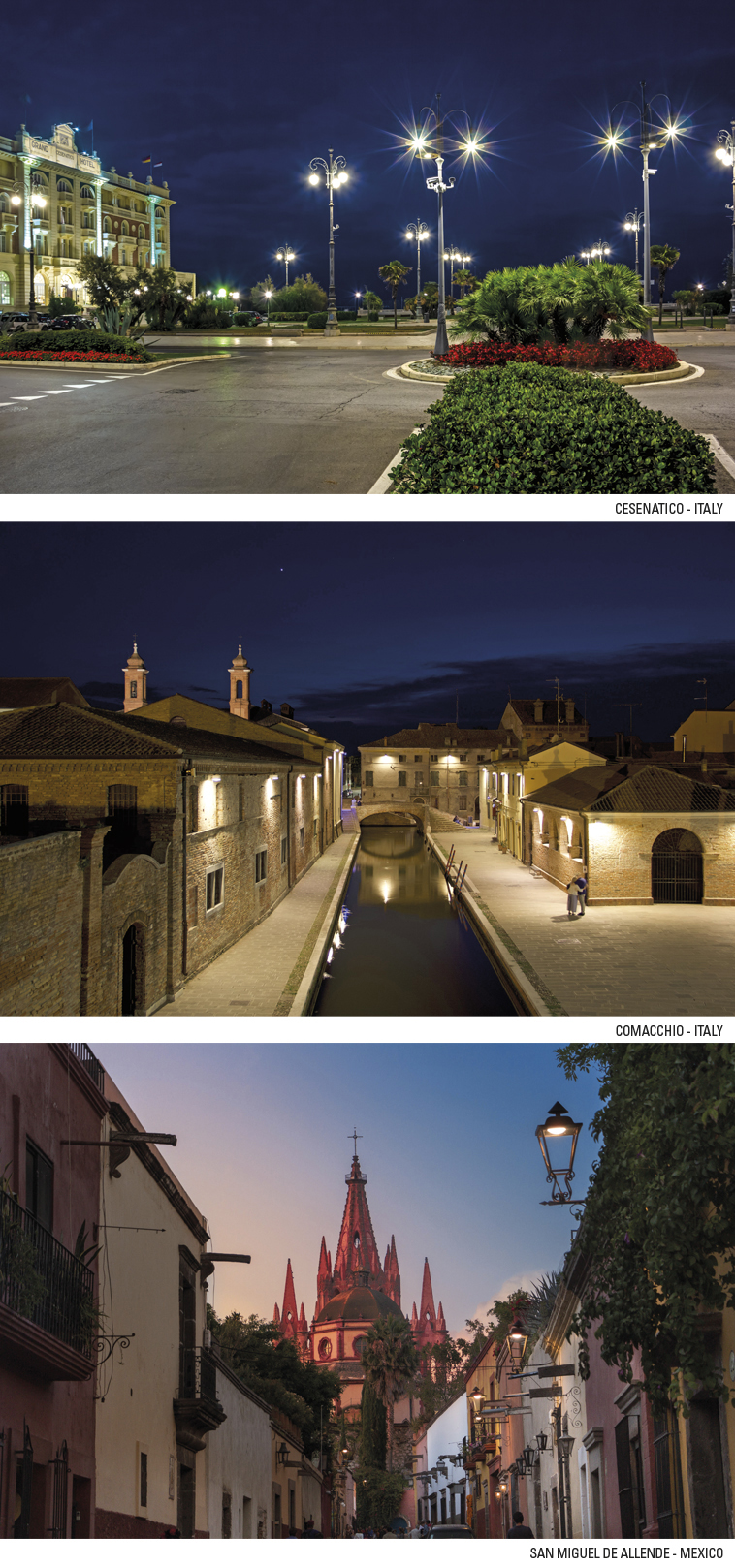

realizzazioni modulo universale

Design R&D Litek

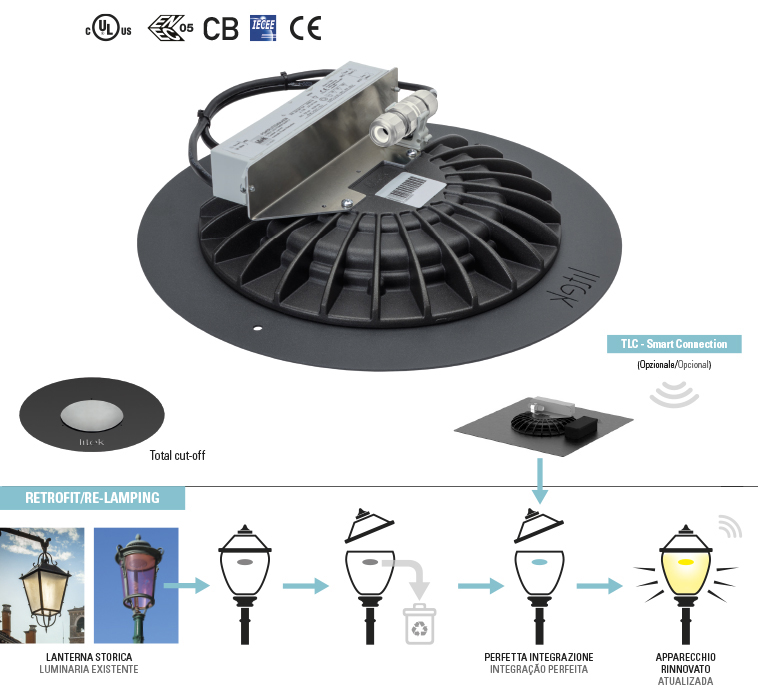

Modulo LED autonomo (design R&D Litek), sia da un punto di vista elettrico che meccanico, ad alte prestazioni per applicazione in apparecchi/lanterne esistenti. Stampo in pressofusione di alluminio anodizzato e verniciato in poliestere a polvere a lunga durata antracite e sistema d’interfaccia su misura in alluminio anodizzato e verniciato in poliestere a polvere a lunga durata antracite, con schermo protettivo in vetro temperato da 4 mm extra chiaro (escluso vers. 3D). Tonalità luce standard neutra (4000° K), calda (3000° K) o molto calda (2700° K); ottiche stradali, roto-simmetriche e diffondenti con emissione totalmente cut-off (escluso vers. 3D). Nuovi MULTICHIP LED a base ceramica per rifusione diretta, LED elettricamente isolati dal sistema termico di dissipazione, sistema di pilotaggio in corrente costante Vdc, diverse tipologie di funzionamento/gestione; sistema LITEK di dissipazione calore TCS (Thermal Cooling System) ridondante e con controllo automatico della temperatura, alimentazione 200/300Volt 50/60 Hz, sistema anticondensa brevettato GORE-TEX®, grado di protezione IP66, resistenza agli urti IK08, viteria in acciaio inox o isolanti.

Applicazioni
Sostituzione di gruppi ottici in lanterne storiche di pregio e apparecchi d’illuminazione esistenti, ecc.
Altezza d’installazione variabile 3 - 8 mt.

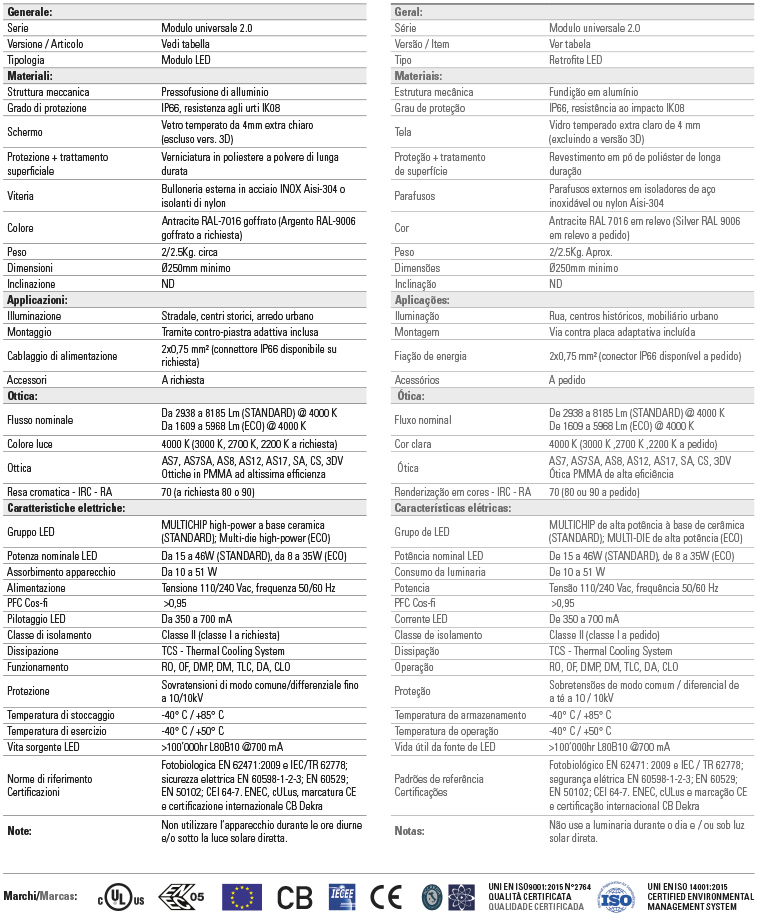

Caratteristiche tecniche
• Struttura in pressofusione di alluminio anodizzato
* Verniciatura in poliestere a polvere di lunga durata
• Ottiche secondarie in PMMA ad alta efficienza
• Schermo protettivo in vetro temperato 4 mm extra chiaro (escluso vers. 3D)
• Grado di protezione IP66 montato
• Resistenza agli urti IK08
• Classe d’isolamento 1 o 2
• TCS - Thermal Cooling System
• Versioni cut-off conformi a LL.RR. (escluso vers. 3D)
• Bulloneria esterna in acciaio inox o isolanti in nylon
• Certificazione CB N° NL-47546 rilasciata da Dekra
• Sicurezza fotobiologica secondo EN 62471:2008 e IEC/TI 62471:2009
• Made in Italy - EU - marcatura CE
• Dimensioni: d. 250 mm minimo, peso 2/2,5 Kg.

Vantaggi-Opzioni
• Sistema totalmente chiuso e certificato come dispositivo autonomo al fine di rendere il corpo illuminante esistente un semplice supporto meccanico privo di qualsiasi dispositivo elettrico
• Conservazione e valorizzazione cromatica del patrimonio storico e monumentale
• Colore di finitura nero elegante e adattabile alla maggior parte delle lanterne esistenti
• I moduli, le relative ottiche ed i sistemi di alimentazione a corredo sono contenuti all’interno di un corpo il cui telaio è realizzato in materiale metallico non ferroso
• Flessibilità di adattamento alle strutture esistenti con riduzione dei costi d’investimento
• Ampia gamma di tonalità di bianco ed elevate rese cromatiche “Litek Rinascimento Urbano”

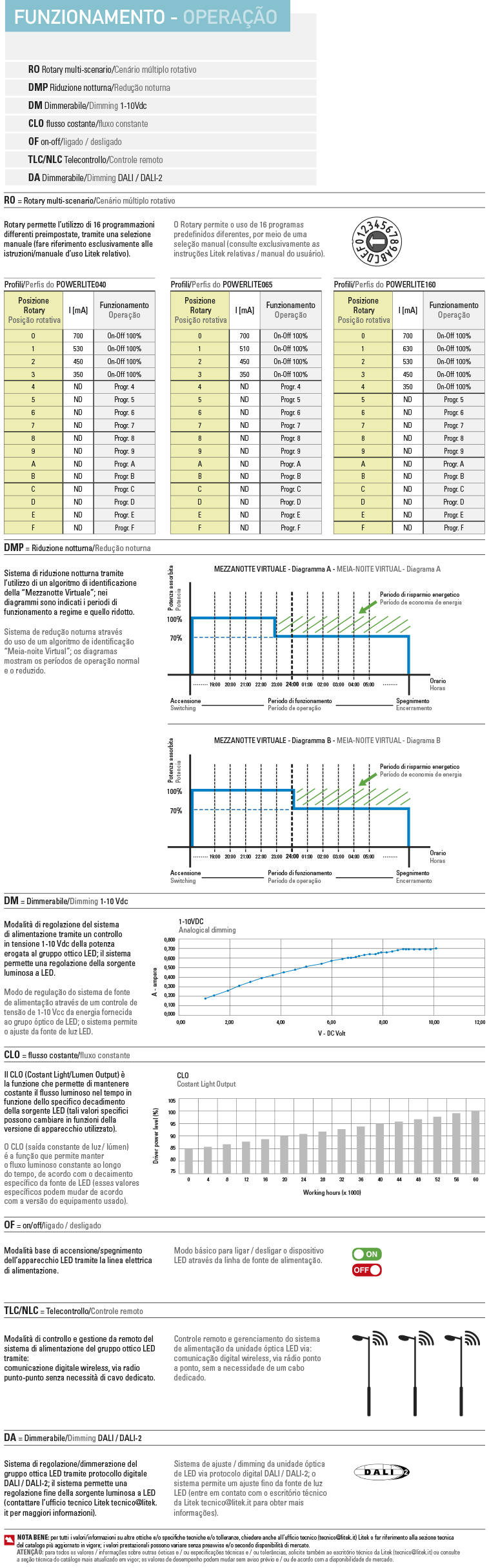

• Funzionamento: OF - RO - DMP - DM - TLC - DA - V12 - V24
• Controllo automatico della temperatura
• Dimmerabile/Programmabile
• Rapidità di pulizia e ridottissima manutenzione
• Opzione di protezione integrativa dalle sovratensioni di linea
• Lunga aspettativa di vita e affidabilità

Montaggio
Tramite contro-piastra adattativa inclusa

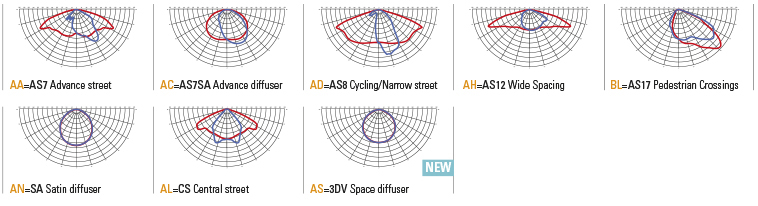

ottiche modulo universale

SA = Satin diffuser

ottiche modulo universale

AS7 = Advance street

ottiche modulo universale

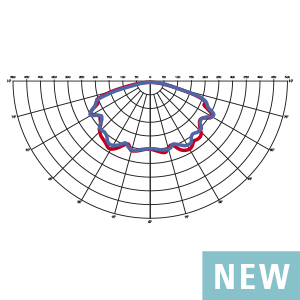

4AS7 = Very wide diffuser

ottiche modulo universale

AS7SA = Advance diffuser

ottiche modulo universale

AS8 = Cycling/Narrow street

ottiche modulo universale

AS9 = Narrow interpost

ottiche modulo universale

AS10 = ME street

ottiche modulo universale

AS11 = Spacing

ottiche modulo universale

AS12 = Wide Spacing

ottiche modulo universale

3DMU = Space diffuser

ottiche modulo universale

CS = Central street

ottiche modulo universale

120 = Wide flood 120°

ottiche modulo universale

3DMU2 = Space diffuser


I dati qui riportati non sono impegnativi. Litek si riserva di apportare in qualunque momento modifiche costruttive tendenti al miglioramento del prodotto. Per informazioni tecniche, voci di capitolato, schede tecniche, certificazioni, fotometrie e progetti contattare: tecnico@litek.it
