Futa

dowload pdf

futa

Design R&D Litek

Apparecchio d’illuminazione per gallerie a LED ad elevate prestazioni di ultimissima generazione in pressofusione di alluminio (design R&D Litek), design innovativo autopulente e di minima esposizione al vento e deposito di polveri, specificatamente progettato per la tecnologia LED, gruppo ottico sigillato con schermo protettivo piano in vetro temperato di sicurezza da 4 mm extra chiaro, trattamento protettivo di anodizzazione dell’alluminio e verniciatura esterna in poliestere a polvere a lunga durata per esterni di colore “Antracite” RAL 7016 goffrato (“Argento“ RAL 9006 goffrato a richiesta). Ottiche stradali a distribuzione luminosa variabile, tonalità luce standard neutra (4000°K), calda (3000°K)  o fredda (5000°K), emissione luminosa certificata totalmente cut-off a norma LL.RR. contro l’inquinamento luminoso, certificazione di sicurezza europea CB Scheme in corso. Nuovi MULTICHIP LED a base ceramica per rifusione diretta, LED elettricamente isolati dal sistema termico di dissipazione, sistema di pilotaggio LED in corrente costante Vdc, diverse tipologie di funzionamento/accensione; sistema LITEK di dissipazione calore TCS (Thermal Cooling System) ridondante con controllo automatico di sicurezza della temperatura, adatto funzionamento h.24, con cavo di alimentazione H07RNF 3x1,5 mmq con presa CEE 2P+T da 16A IP67, alimentazione 110/260Volt  50/60 Hz e cos-fi ≥0,9, classe di isolamento I o II, grado di protezione IP66 min., scatola di connessione cavi con accesso separato da vano ottico, grado di protezione agli urti IK09, sistema anticondensa brevettato GORE-TEX®, bulloneria in acciaio inox, diversi accessori di ancoraggio disponibili.

Applicazioni

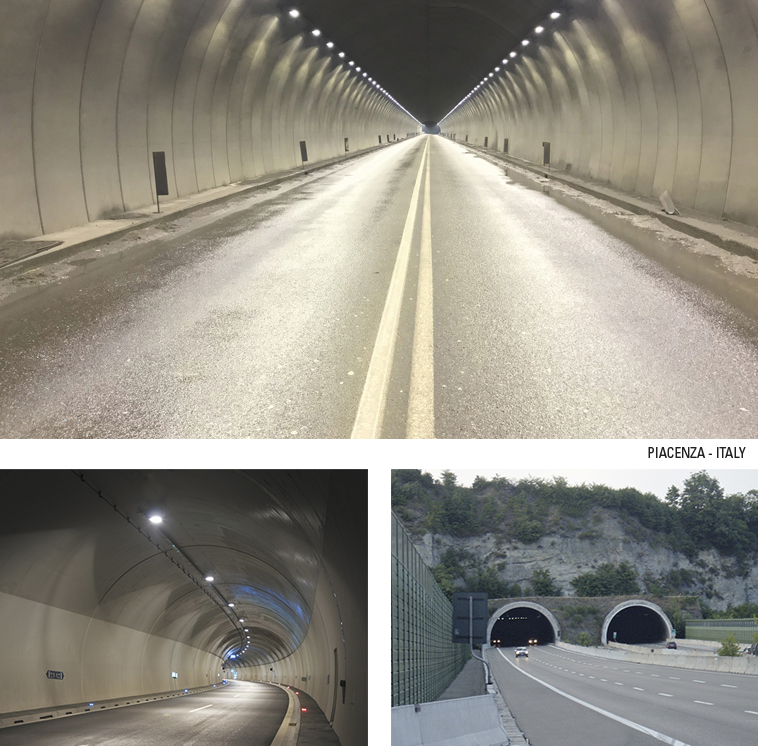

Gallerie, Tunnel e Sottopassi.

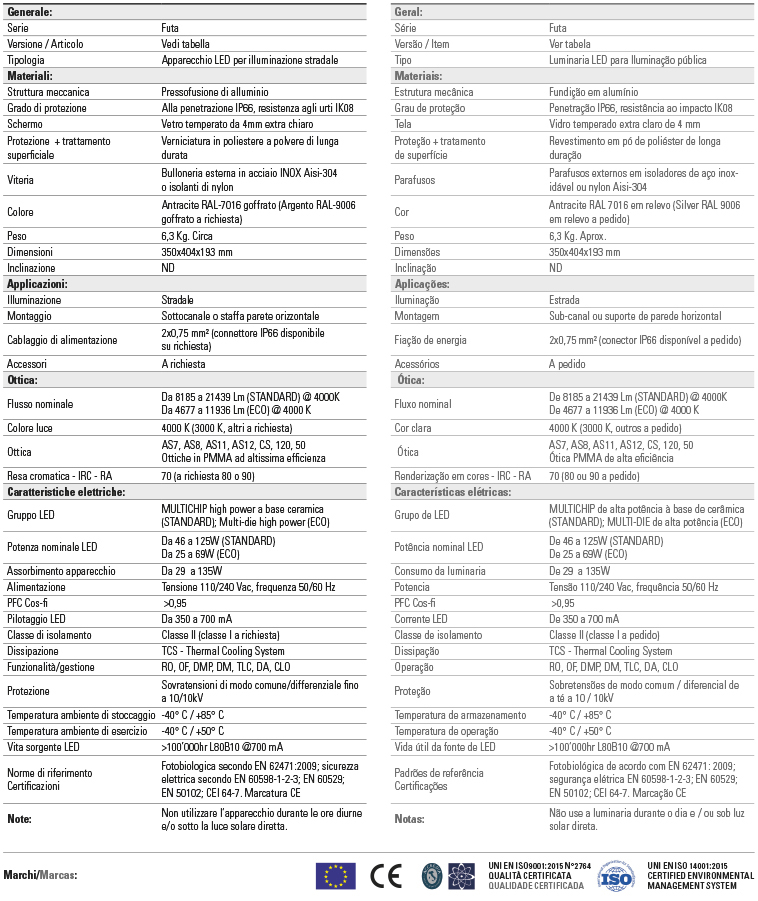

Caratteristiche tecniche
• Struttura in pressofusione di alluminio per LED
• Ottiche ad alta efficienza in PMMA
• Vetro di sicurezza temperato 4 mm extra chiaro
• Trattamento di anodizzazione dell’alluminio
• Verniciatura in poliestere a polvere “Antracite” RAL 7016 goffrato (“Argento“ RAL 9006 goffrato a richiesta)
• Grado di protezione IP66
• Resistenza agli urti IK09
• Classe d’isolamento I o II
• TCS - Thermal Cooling System
• Totalmente cut-off conforme a LL.RR.
• Bulloneria esterna in acciaio inox
• Certificazione CB Scheme in corso
• Sicurezza fotobiologica secondo EN 62471:2008 e IEC/TI 62471:2009
• Made in Italy - EU - marcatura CE
• Dimensioni complessive: 320x320x75 mm, peso 5 Kg. circa

Vantaggi-Opzioni
• Grande performance con massimi benefici gestionali

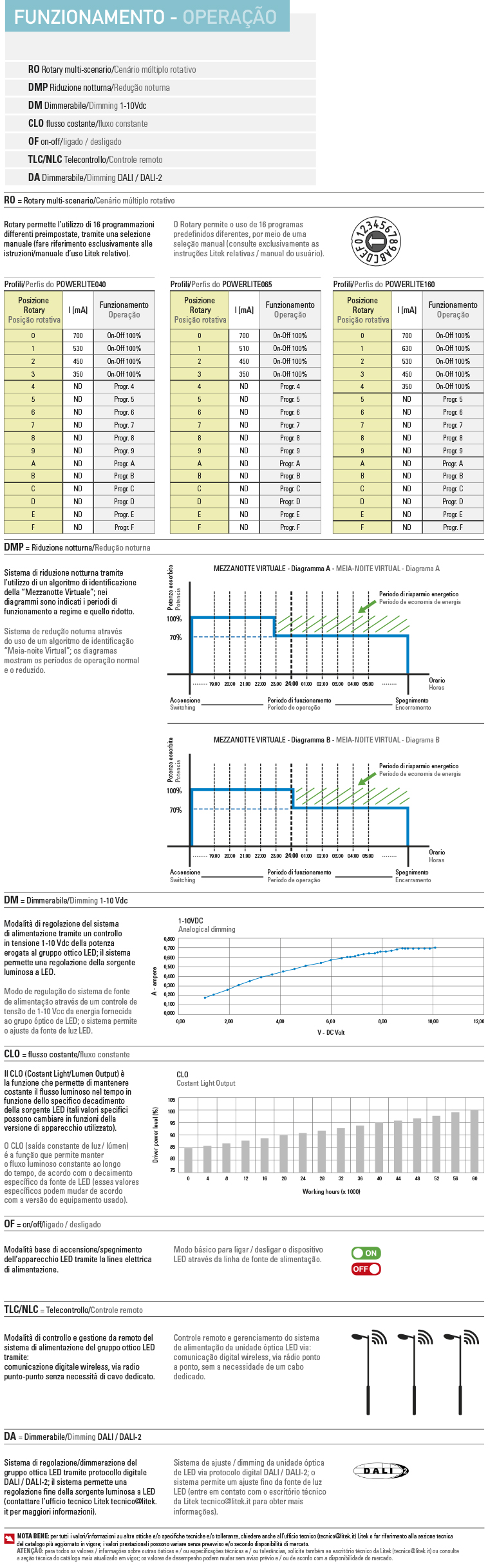

• Funzionamento: OF - DM - DMP - TLC - VDC
• Controllo automatico della temperatura
• Dimmerabile/Programmabile
• Ridottissima manutenzione e rapidità di pulizia
• Opzione di protezione integrativa dalle sovratensioni di linea
• Lunga aspettativa di vita e affidabilità
• Ottiche ad alta efficienza in PMMA per l’illuminazione di rinforzo e permanente

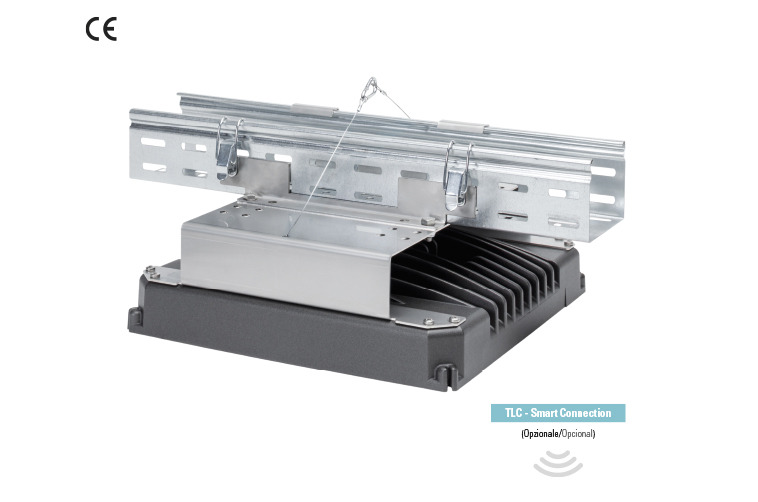

Montaggio
Sottocanale o staffa parete
Orizzontale

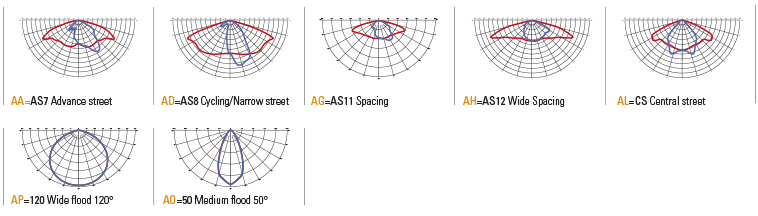

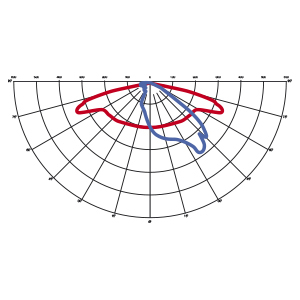

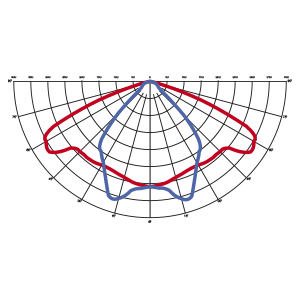

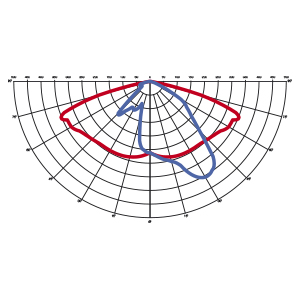

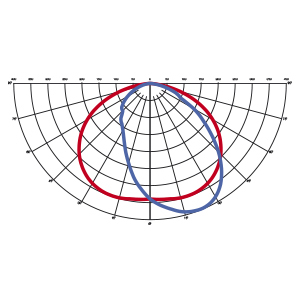

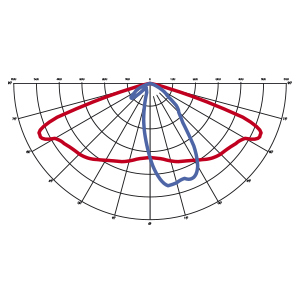

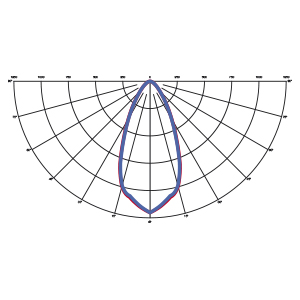

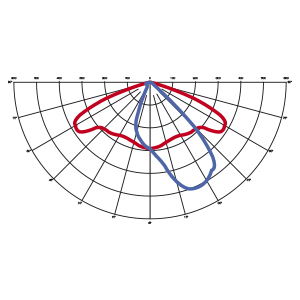

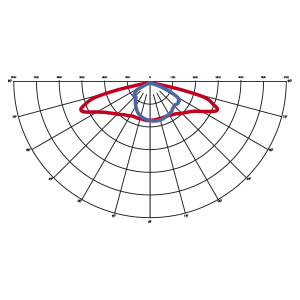

ottiche futa+

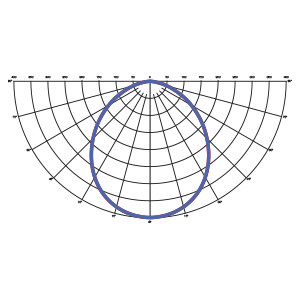

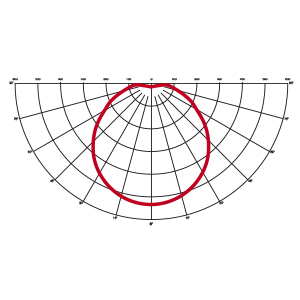

SA = Satin diffuser

ottiche futa+

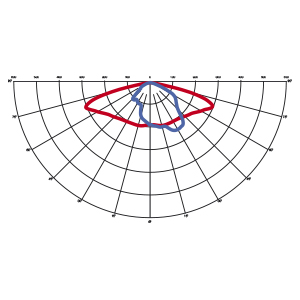

AS7 = Advance street

ottiche futa+

AS7SA = Advance diffuser

ottiche futa+

AS8 = Cycling/Narrow street

ottiche futa+

AS9 = Narrow interpost

ottiche futa+

AS10 = ME street

ottiche futa+

AS11 = Spacing

ottiche futa+

AS12 = Wide Spacing

ottiche futa+

CS = Central street

ottiche futa+

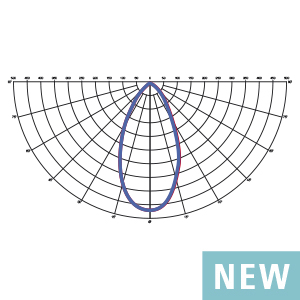

50 = Medium flood 50°

ottiche futa+

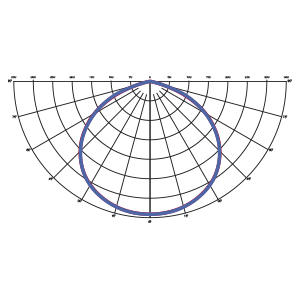

120 = Wide flood 120°

I dati qui riportati non sono impegnativi. Litek si riserva di apportare in qualunque momento modifiche costruttive tendenti al miglioramento del prodotto. Per informazioni tecniche, voci di capitolato, schede tecniche, certificazioni, fotometrie e progetti contattare: tecnico@litek.it
